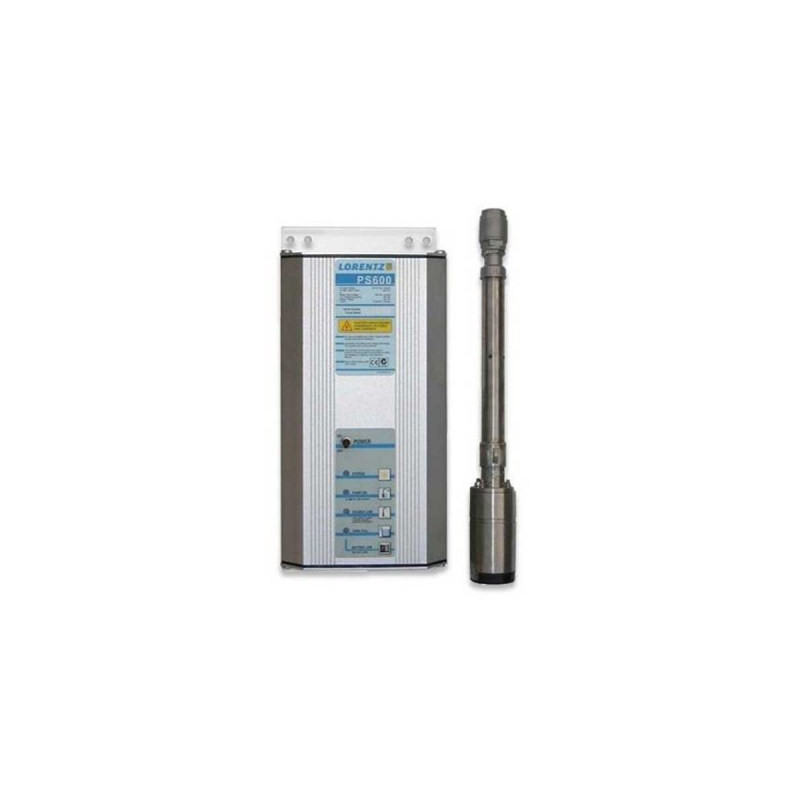

Dalgıç Pompa ve Kontrolcüsü

Uygulama Alanları:

- İçme suyu uygulamaları

- Çiftlik suyu uygulamaları

- Havuz uygulamaları

- Sulama suyu

Pompa Parçaları

Pompa Kontrolcüsü PS600

- Pompa sistemini kontrol eder ve operasyonu denetler

- Yüzeye monte edilir, elektronik parçalar suya batırılmamıştır

- İki kontrol girişi vardır, susuz çalışma koruması

   uzaktan kontrol vs.

- Kuyu araştırılırken pompa kapandığında her 20 dakikada

   otomatik yeniden başlatma

- Ters kutup koruması

- Aşırı akım ve yüksek sıcaklık koruması

- Hız kontrol, maksimum pompa hızı

   ayarlanabilir akış oranı %30'una kadar

- Güneş panelli uygulamalarda MPPT uygulaması

- Düşük voltajda devreyi kapama, akü voltajı sağlandıktan sonra

   otomatik olarak yeniden başlama

- Yüksek etkili %92 (motor ve kontrolcüsü)

- Malzemeler IP 54 standartında (contalanmış ve sugeçirmez)

Pompa Sonu (PS)

- Uzun ömür beklentisi

- Geri dönüş valfi bulunmamaktadır

- Kuru çalışma şartlarına kendini korumaya alır (müşteriye bağlı)

- Malzeme cinsi: paslanmaz çelik (AISI 316), kauçuk

HR Tip Pompa

- Sarmal rotor pompası

- İki ana parça: stator ve rotor

- Tarlaya dayanıklı yapı

- Stator: aşınmaya karşı dayanıklı kauçuk koruma

- Rotor: paslanmaz çelik, sert krom tabkası dayanıklı koruma

- Dış gövde, aşınmaya dayanıklı

- Diğer pompalarda göre, kum ve çakıla karşı daha dayanıklı

- Kendi kendini temizleyebilme

Motor EC SÜRÜCÜSÜ 600H/C

- Fırçasız DC motor

- Motor içerisinde elektronik parça bulunmamaktadır

- Tamamen su içerisinde

- IP68, basınç dengeleyici özellik, limitsiz derinlik

- Hareketli kayan arayüz, malzeme: karbon/seramik

- Islanan malzeme: pazlanmaz çelik (AISI 316), POM,

   kauçuk kablo içme suyu uygun bulunduğunda

Sistem voltajı: 48-72 volt nominal, 4-6 standart 12v güneş panelisi seri bağlanabilir, kısa devre voltajı maximum 150 volttur.

Pompalama limiti: Bu sistemler minimum şartlar için hazırlanmıştır, su çekme gücü olarak %15 daha fazladır.

Kablo uzunluğu değişimi:

Güneş panelinden kontrolcüye gelen kablo boyu 6 metreye kadar olmalıdır.

Kontrolcüden düşük su algılayıcına giden kablo minimum 1mm2 olmalı

Kablo oranı: %4 lük güç kaybı göz önünde tutularak hesaplanmıştır.

Uzunluk: %50 lik uzatma için bir sonraki kablo boyu seçilmelidir.

Kısalık: %33 lük kablo boyu kısalmasında bir düşük kablo boyutu seçilmelidir.

Günlük su hacmini hesaplama:

Günlük su hacmi hesaplamasında güneş panellerinin gün içerisindeki çıkış gücünün değerine göre hesaplanır. Hesaplamalarda %10 luk güç düşümü göz önünde tutulmalıdır. Kablo kayıpları izin verilen maksimum uzunluğa göre hesaplanmalıdır. Güneş panellerinşn güneşe olan açısı da önemlidir, güneşe 90 derece olan anlarda en fazla güç alınır.

Kum ve balçık dayanıklılığı:

Pompa (HR) kumdan ve kilden aşınmaya  karşı diğer tüm pompa tiplerinden yüksek dayanıklılığa sahiptir. Uygun bir şekilde monte edildiğinde kuyudaki kirlilik pompanın töleransı içerisindedir. Özellikle düşük akış oranlarında katı maddelerin konsantrasyonu %2 den fazla olduğu zaman, pompa yada düşüş borusuna zarar verebilir. Pompalar kirli kuyular temizlenmeden kullanılmamalıdır.

Sıcaklık değerleri:

Pompa sıcaklığı için

Sınıf1: 8 °C to 22 °C

Sınıf1: 18 °C to 32 °C

Sınıf1: 28 °C to 42 °C

Konrolcünün sıcaklığı -30°C ile 55 °C arasında olmalıdır.

Garanti şartları: işcilik ve malzeme hatasından dolayı iki yıl üretici garantisi.

Pompa kablosu ve bağlantı yerleri:

Standart 3 kablo + toprak. Standart çalışma şartlarındaki bağlantıyla aynıdır.

Düşüş borusu:

Eğer kuyudaki su kirliyse akış hızını arttırmak için, boyutu küçük boru kullanılmalıdır.

Bu katı maddelerin dışarı atılmasına yardım edecektir ve boruda kirliliğin birikmesini önyelecektir. Boru ölçüsü düşünülürken, tablolardan uygun olan boru seçilmelidir. Herhangi bir malzemeden olabilir, bükülmez yada bükülebilen boru olabilir. Bir tork kesiciye gerek yoktur.
